服务热线

13333875718
网站导航
石化行业用不定型耐火
当前位置: 首页 > 产品展示 > 石化行业用不定型耐火

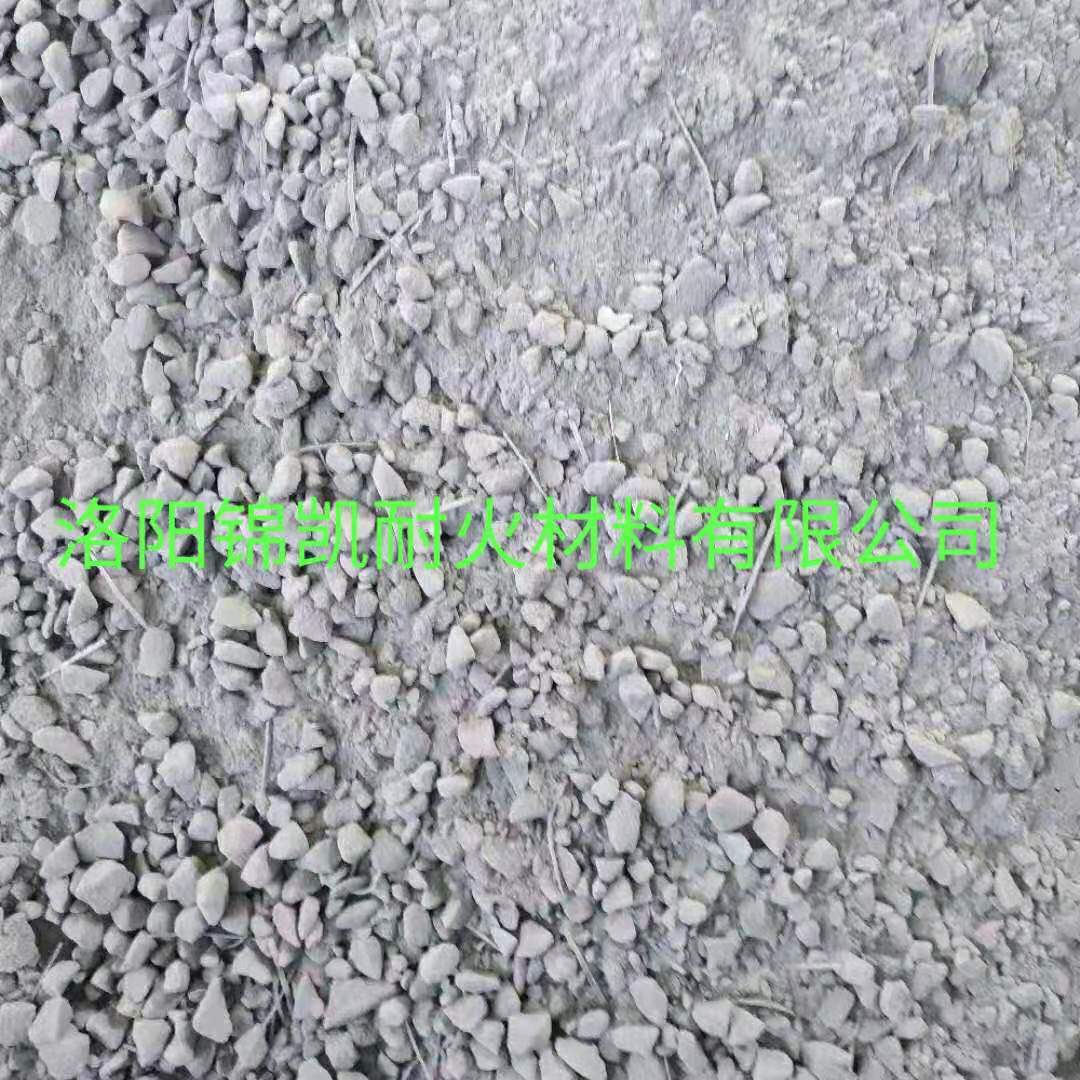

刚玉莫来石浇注料

产品时间:2024-03-13 18:28:46

简要描述:

刚玉莫来石浇注料是以板状刚玉、白刚玉或者致密刚玉,电熔莫来石或者烧结莫来石为骨料,以刚玉细粉、氧化铝微粉及莫来石粉为细粉,添加复合添加剂制作而成的耐火浇注料。 刚玉莫来石浇注料性能特点:具有刚玉浇注料和莫来石浇注料共同优点,高温强度高,抗热冲击能力强,抗剥落性能好,抗热震性能好,荷重软化温度高,高温蠕变率小,抗化学腐蚀性能优良。可用于大型电站锅炉防磨衬里和其它高温窑炉的内衬。洛阳锦凯耐火材料有限公

详细介绍

刚玉莫来石浇注料是以板状刚玉、白刚玉或者致密刚玉,电熔莫来石或者烧结莫来石为骨料,以刚玉细粉、氧化铝微粉及莫来石粉为细粉,添加复合添加剂制作而成的耐火浇注料。
刚玉莫来石浇注料性能特点:具有刚玉浇注料和莫来石浇注料共同优点,高温强度高,抗热冲击能力强,抗剥落性能好,抗热震性能好,荷重软化温度高,高温蠕变率小,抗化学腐蚀性能优良。可用于大型电站锅炉防磨衬里和其它高温窑炉的内衬。

洛阳锦凯耐火材料有限公司刚玉莫来石理化指标(仅供参考):

牌号

JKM—3

JKM—2

JKM—1

Al2O3%

70

75

85

SiO2%

25

17

12

Fe2O3 %

1

0.8

0.5

体积密度    g/cm3


2.7

2.8

2.9

耐压强度  MPa

110℃

70

80

100

1100

80

90

110

1400

90

100

120

抗折强度  MPa

110

15

15

15

1100

16

17

18

1400

17

18

19

常温磨损值

7

6

5

热震(900水冷) 次 ≥

20

25

30

重烧线变化率%

-0.3

-0.2

-0.2

最高使用温度

1500

1550

1600



刚玉莫来石预制件、刚玉莫来石砖是由高纯刚玉和优质莫来石经高压成型而成。耐火产品的传热系数是耐火保温材料最重要的热物理性能之一,刚玉莫来石砖的传热系数为2.0。是建造高温、超高温窑炉的理想材料,特别是在高温隧道窑中使用时,能更好地表现出高温结构强度、良好的体积稳定性和优良的热震稳定性等使用性能,从而延长窑炉的使用寿命。轻质刚玉莫来石砖是由白刚玉和电熔莫来石按一定比例混合、成型、高温烧制而成。刚玉莫来石的传热性是刚玉莫来石的比较突出优势。

 刚玉莫来石砖是由刚玉和莫来石加入适量的氧化铝、二氧化硅超细粉和添加剂,在氧化气氛中高温烧制而成。其AL2O3含量为72%~90%

 刚玉莫来石砖制作工艺刚玉莫来石砖坯体选用300吨摩擦压力机成型,坯体密度为2.7g/cm3,坯体在隧道烘干机中烘干。当进口温度为40~50℃,最高干燥温度为130℃,干燥时间为48h时,坯体含水率小于1.5%。产品在隧道窑中于1550℃烧制10小时。

数量比较少,形状复杂,尺寸较大的异形刚玉莫来石砖,异形或特殊产品需要设计模具,成型方法是通过气锤捣打或浇注料振动成型,普通产品或标准尺寸砖可选用半干高压成型。

 刚玉莫来石砖的物理性能:刚玉莫来石砖在高温下的主要晶相是刚玉和莫来石。刚玉晶体呈短柱状和桶状,在耐火结构中不相互穿插或交叉。莫来石交错柱状晶体镶嵌在刚玉晶体之间,有效防止刚玉晶体滑动,获得平稳的结构。由于这种晶体结构更为平滑,更有利于发挥莫来石与刚玉的优异性能,比如溶点:莫来石1870℃,刚玉2050℃,其共晶温度1840℃,更有利于改善材料的高温性能。

刚玉莫来石砖的优势和特点:是耐热、耐火温度高、荷载软化温度高,耐化学腐蚀,对酸性溶液或炉渣有很强的抵抗力。抗氧化活性:O2H2、一氧化碳和其他气体不容易发生化学反应。热稳定性好,高温下体积平稳,不易膨胀或收缩;抗热震性好,耐急冷急热,不易剥落;室温抗压强度高,运输或卸载时不易磨损。





产品咨询

留言框

  • 产品名称:

  • 留言内容:

  • 您的单位:

  • 您的姓名:

  • 联系电话:

  • 常用邮箱:

  • 详细地址:

推荐产品

公司:洛阳锦凯耐火材料有限公司

电话:13333875718 邮箱:lyjknhcl@126.com

地址:洛阳市新安县洛新产业集聚区双湘路10号

备案服务号:豫ICP备15010838号-1   【管理入口】

关注我们
